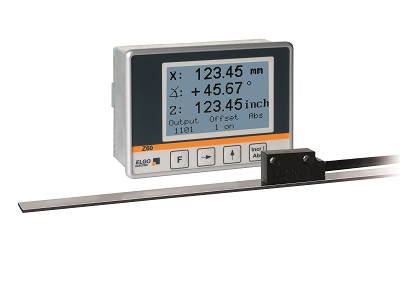

Z60• Napájení 24 VDC
• Vstupy pro inkrementální a absolutní snímače
• Absolutní nebo přírůstkové odměřování
• Tři externí vstupy: reference / nulování / offset
• Dva reléové a dva tranzistorové výstupy
• Analogový výstup 0-10 V / 4-20 mA
• Opravný faktor (pro úhlové odměřování)
• Odměřovací jednotka: mm, m, inch, ot/min, °



 LCD-displej přisvětlený  grafický, 120 x 80 bodů
 Napájení  24 VDC +/- 20%
 Proudový odběr  max. 120 mA bez snímače polohy
 Systémová přesnost  +/- 1 inkrement
 Čítací frekvence  100 kHz
 Pouzdro indikace  kovové, pozinkované, pro zástavbu
 Rozměry indikace  šířka x výška = 96 x 72 mm
 Výřez v panelu  šířka x výška = 93 x 67 mm
 Hloubka indikace  40 mm včetně konektoru
 Stupeň krytí  IP 43 ze strany čelního panelu
 Rozsah provozních teplot  0 ... + 50° C
 Rozsah skladovacích teplot  - 20... + 50° C
 Vlhkost vzduchu  nekondenzující, max. 80 %
 Symboly míry  mm, m, inch, RPM a °
