Převodníky úrovní / děličky

Převodník úrovní PU202

PU202• Napájení 5 VDC +/- 10%
• Vstup HTL A, B, Z
• Výstup TTL A, /A, B, /B, Z, /Z
• Maximální frekvence 200 kHz
• Bez galvanického oddělení




 Napájení  5 VDC +/- 10%
 Proudový odběr  50 mA bez snímače polohy
 Maximální frekvence  200 kHz
 Vstup  HTL A, B, Z,  PNP, 10 - 30 VDC
 Výstup  TTL A, /A, B, /B, Z, /Z,  max. 20 mA
 Prodleva  800 ns
 Rozsah provozních teplot  0 - 45° C
 Hmotnost  ca. 100 g

Dokumentace:

Převodník úrovní PU204

PU202• Napájení 10 - 30 VDC
• Vstup RS422 nebo TTL A, /A, B, /B, Z, /Z
• Výstup HTL A, B, Z
• Maximální frekvence 200 kHz
• Bez galvanického oddělení




 Napájení  10 - 30 VDC +/- 10%
 Proudový odběr  85 mA při 24 VDC, bez snímače polohy
 Pomocné napětí
 +5 V / 100 mA
 Maximální frekvence  200 kHz
 Vstup  RS422 nebo TTL A, /A, B, /B, Z, /Z
 Výstup  HTL A, B, Z 10 - 30 VDC, protitaktní, max. 30 mA
 Prodleva  800 ns
 Rozsah provozních teplot  0 - 45° C
 Hmotnost  ca. 100 g

Dokumentace:

PU204

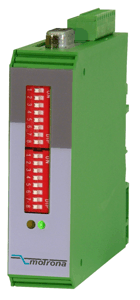

Univerzální převodník úrovní s galvanickým oddělením PU210

PU210• Napájení 5 - 30 VDC
• Vstup RS422 / TTL A, /A, B, /B, Z, /Z nebo HTL A, B, Z
• Výstup RS422 / TTL / HTL, protitaktní A, /A, B, /B, Z, /Z
• Maximální frekvence 500 kHz
• Galvanické oddělení vstupu a výstupu




 Napájení  5 - 30 VDC
 Proudový odběr  50 mA bez snímače polohy
 Maximální frekvence  500 kHz (RS422) / 300 kHz (HTL)
 Vstup  RS422 / TTL A, /A, B, /B, Z, /Z nebo HTL A, B, Z
 Výstup  Výstup RS422 / TTL / HTL, protitaktní A, /A, B, /B, Z, /Z, max. 30 mA
 Prodleva  600 ns
 Rozsah provozních teplot  0 - 45° C
 Hmotnost  ca. 100 g

Dokumentace:

PU210

Převodník úrovní s děličkou IT251

IT251• Napájení 18 - 30 VDC
• Vstup RS422 / TTL A, /A, B, /B, Z, /Z nebo HTL A, B, Z
• Výstup RS422 / TTL / HTL, protitaktní A, /A, B, /B, Z, /Z
• Nastavitelný dělící poměr 1:1 až 1:4096
• Samostatný dělící poměr pro nulový impuls
• Maximální frekvence 300 kHz
• Bez galvanického oddělení




 Napájení  18 - 30 VDC
 Proudový odběr  150 mA (30V) - 250 mA (18V)
 Maximální frekvence  300 kHz
 Vstup  RS422 / TTL A, /A, B, /B, Z, /Z nebo HTL A, B, Z
 Výstup  Výstup RS422 / TTL / HTL, protitaktní A, /A, B, /B, Z, /Z, max. 20 mA
 Rozsah provozních teplot  0 - 45° C
 Hmotnost  ca. 200 g

Dokumentace:

IT251.pdf
